지게차 충전기, 납축·리튬 충전 방식과 충전실 안전수칙



'지게차 충전기'를 검색하면 뒤에 화재, 안전수칙, 설치, 용량 같은 말이 따라붙습니다. 그런데 상위 결과는 대부분 판매 페이지로 보였고, 충전기끼리 무엇이 다른지와 충전 장소에 어떤 기준이 적혀 있는지를 한곳에 모은 글은 드물었습니다. 지게차 배터리 글에서 충전 인프라는 따로 다루겠다고 했는데, 이 글이 그 편입니다. 납축전지와 리튬이온 배터리의 충전기가 어떻게 다른지, 충전기 한 대가 전기를 얼마나 끌어 쓰는지, 충전 장소에 대해 국내외 문서가 무엇을 적고 있는지를 문서별로 정리합니다.

납축전지 지게차 충전기, 세 가지 방식과 충전 곡선

미국 미네소타주 상무부가 2017년 게시한 현장시험 보고서는 지게차에 흔히 쓰는 충전기를 세 가지로 나눕니다. 페로레조넌트(FR, 공진 변압기형), SCR(실리콘 제어 정류기형), 고주파(HF)입니다. 보고서가 인용한 2009년 미국 전력회사 PG&E의 시험에서는 고주파 충전기가 앞의 두 방식보다 에너지 효율을 크게 높일 수 있다는 결과가 나왔습니다. 그런데 미네소타 현장시험에서는 고주파 충전기로 바꿔도 충전 1회당 사용량도, 하루 전체 사용량도 일관되게 줄지 않았고, 몇 곳에서는 오히려 늘었습니다. 보고서는 시험 방식에 큰 한계가 있어 결론을 내리기 어렵다고 덧붙였습니다.

충전 곡선에 대해서는 독일 산업용 배터리 제조사 호페케가 2025년 자사 충전 방식을 소개하는 기술 글에서 기존 방식의 한계를 이렇게 설명합니다. 표준 IUIa 충전 곡선(정전류·정전압·정전류 단계를 거친 뒤 자동으로 멈추는 곡선)은 과충전 구간을 피할 수 없고, 그 때문에 전력 사용과 물 소모가 늘며 냉각 시간이 길어진다는 것입니다. 매일 완전 충전할 때 특히 그렇다고 했습니다.

납축전지 지게차의 8시간 충전·8시간 냉각 관행과 주기적인 균등충전(셀마다 달라진 충전 상태를 고르게 맞추려고 일부러 더 충전하는 것)은 앞의 지게차 배터리 글에서 다뤘습니다. 이 균등충전을 자동으로 해 주는 충전기도 있습니다. 미국 지게차 제조사 크라운의 V-HFM3 계열 충전기 사양에는 '충전 횟수나 날짜·시간에 따른 자동 균등충전'이 적혀 있습니다.

리튬 지게차 충전기, BMS와 통신하며 충전한다

리튬이온 배터리 충전기에 대해 문서들이 먼저 짚는 것은 BMS(배터리 관리 시스템)입니다. 영국 운반하역기계협회(UKMHA)가 2018년 낸 지침서 GN69는 리튬이온 배터리 충전이 반드시 BMS를 거쳐야 하고, BMS를 우회하거나 꺼서는 안 되며, 충전기와 BMS가 호환돼야 한다고 적습니다. 종류를 모르거나 맞지 않는 충전기를 연결하지 말라는 문장과 함께, 같은 제조사 제품이라도 충전기가 특정 장비 모델 전용일 수 있다고 덧붙입니다. BMS가 배터리 안에서 하는 일은 BMS 글에 정리했습니다.

통신 방식을 밝힌 제조사도 있습니다. 지게차 제조사 예일은 누리집 FAQ에서 자사 리튬 배터리와 충전기가 CAN(차량에 널리 쓰는 통신 방식의 하나) 기반의 자사 고유 규약으로 통신하기 때문에 현재는 권장 충전기만 쓸 수 있다고 설명합니다. 또 자사 리튬 배터리용 충전기에는 납축전지 충전 프로파일이 없어 납축전지에 쓸 수 없고, 이미 가진 충전기로 자사 리튬 배터리를 충전할 수도 없다고 답합니다. 도요타 머티리얼 핸들링(도요타 지게차 부문) 미국 법인의 2026년 리튬 충전기 사양서에도 'BMS가 제어하는 충전'이 들어 있습니다.

납축과 리튬을 모두 충전하는 제품도 있습니다. 크라운의 V-HFM3 계열 가운데 FS1·FS3·FS4 모델은 '납축 또는 리튬이온 충전 가능'으로 소개되고, 같은 계열의 FS6 모델은 '납축 급속충전용'으로 소개됩니다. 충전기 한 대로 두 종류를 모두 채울 수 있는지는 크라운처럼 같은 제조사 안에서도 모델마다 다를 수 있고, 예일·도요타·크라운의 설명도 각 회사의 해당 제품에 대한 것입니다.

충전 속도를 가르는 것은 충전 전류입니다. 크라운의 리튬이온 충전기 V-HFB 사양에는 24～80V 배터리에 최대 400A까지 흘릴 수 있고, 1C 충전 계수로 400Ah까지의 배터리를 60분 안에 완충할 수 있다고 나와 있습니다. 1C는 배터리 용량(Ah) 숫자만큼의 전류로 충전한다는 뜻이고, C-rate 읽는 법은 용량 표기 글에 있습니다.

지게차 충전기 용량, 전원 쪽에서 본 입력 전력

충전기 사양에는 배터리 쪽 출력(전압·전류)과 전원 쪽 입력이 따로 적힙니다. 오스트리아 충전기 제조사 프로니우스의 셀렉티바 충전기 설명서(2026년판)에는 3상 400V 입력 모델의 최대 입력 전력이 모델별로 나옵니다. 48V 배터리용 네 모델만 뽑으면 이렇습니다.

• 최대 충전 전류 60A — 최대 입력 4,610W
• 120A — 9,050W
• 210A — 15,860W
• 325A — 19,620W

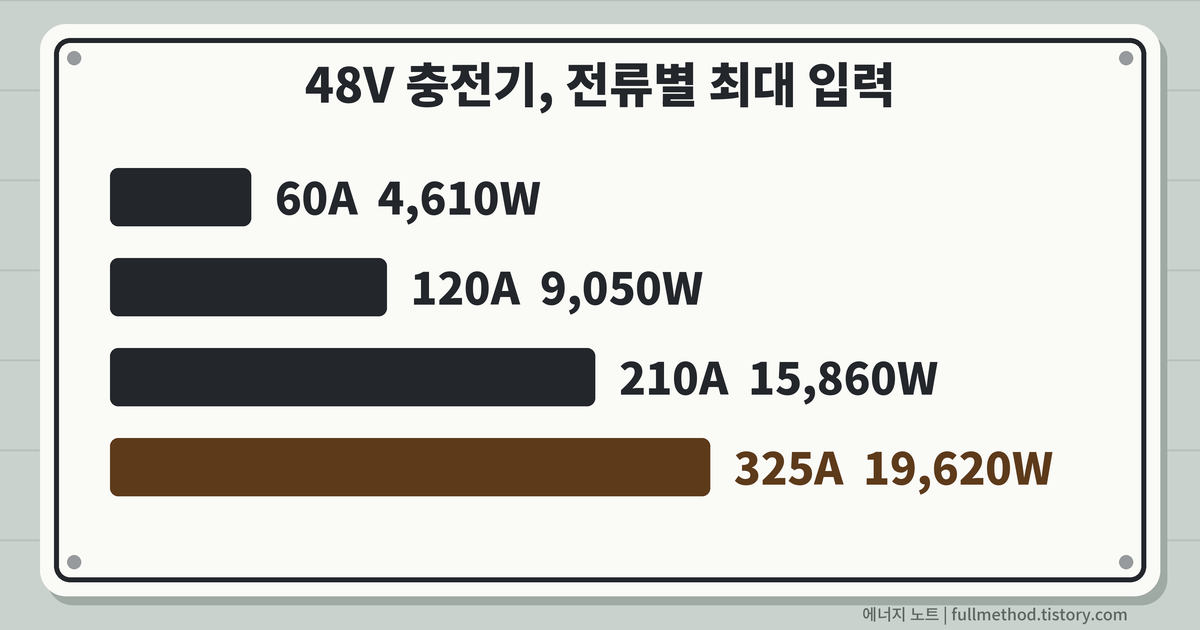

48V 배터리용 충전기 네 모델의 최대 충전 전류와 전원 쪽 최대 입력 전력을 막대로 그린 그림이며 60A는 4,610W, 120A는 9,050W, 210A는 15,860W, 325A는 19,620W다

60A 모델과 325A 모델을 견주면 충전 전류는 다섯 배 남짓, 최대 입력은 네 배 남짓 차이 납니다. 두 배율이 다른 이유는 설명서에 적혀 있지 않습니다. 같은 설명서는 '8kW', '18kW'처럼 제품군에 붙은 kW가 외함(기기 겉 케이스) 규격을 가리킬 뿐 실제 기기 전력과 직접 관계가 없다고 따로 밝힙니다. 전원 쪽 조건도 있습니다. 기기는 접지선이 있는 전원과 접지 접점이 있는 콘센트에서만 쓰고, 누전차단기는 B형(직류 성분이 섞인 누설전류까지 감지하는 형식)만 쓰라는 것입니다. 도요타 사양서에는 3상 208·240·480·600V 입력을 선택 사양으로 고를 수 있고, 전력 모듈을 더해 충전기를 키울 수 있다고 나와 있습니다. 모두 해외에서 파는 모델의 값이라, 국내에서 쓰는 제품은 그 제품 사양서에 적힌 값이 기준입니다.

충전 속도와 전력 부하에 관한 이야기도 문서에 있습니다. 미네소타 보고서는 기회충전(쉬는 시간마다 짧게 꽂아 두는 충전)을 하려면 빠른 충전 속도 때문에 생길 수 있는 최대수요전력(일정 시간 단위로 잰 사용 전력의 최댓값, 국내 전기요금에서는 15분 단위) 영향을 따로 따져 봐야 한다고 적었습니다. 독일 지게차 제조사 융하인리히는 SLH 700i 충전기를 소개하며 '능동 부하 관리'를 내걸고, 피크 셰이빙(전력이 가장 많이 몰리는 때의 사용량을 깎는 운영)으로 비용과 최대 부하(피크)를 줄일 수 있다고 설명합니다. 최대수요전력이 전기요금의 기본요금으로 어떻게 이어지는지는 계약전력 글에서 다뤘습니다.

지게차 충전실 안전수칙, 문서별로 적힌 내용

국내 문서로는 한국산업안전보건공단이 2013년 공표한 「축전지 취급에 관한 기술지침」(KOSHA GUIDE E-10-2013)이 있습니다. 법령이 아니라 공단이 내는 기술지침이고, 지게차 같은 전기차량의 트랙션 축전지(차를 움직이는 대형 배터리)를 따로 한 장으로 다룹니다. 2026년 1월 기술지침 437건이 정비되면서 262건이 폐지됐지만, 이 지침은 2026년 9월 공단 포털 목록에 현행으로 올라 있습니다. 지침에서 충전 장소에 관한 항목을 옮기면 이렇습니다.

• 환기가 잘 되는 충전지역을 정해 쓰고, 축전지는 환기가 잘 되는 전용구역에서 충전한다
• 충전영역에서 담배를 피우거나 용접·연마처럼 불꽃이 튀는 작업을 하거나 휴대전화를 쓰지 않는다
• 사람이 드나드는 충전영역의 수소 농도는 0.4vol%(폭발 하한의 10%. 폭발 하한은 불이 붙을 수 있는 최저 농도), 사람이 들어가지 않는 곳은 1vol%(폭발 하한의 25%)를 넘지 않게 한다
• 흡입구는 낮은 곳, 배출구는 높은 곳에 둔다. 자연 환기로 모자라면 강제 환기를 검토하고, 이때 수소 농도와 환기 장치 고장을 알리는 경보 장치를 갖춘다

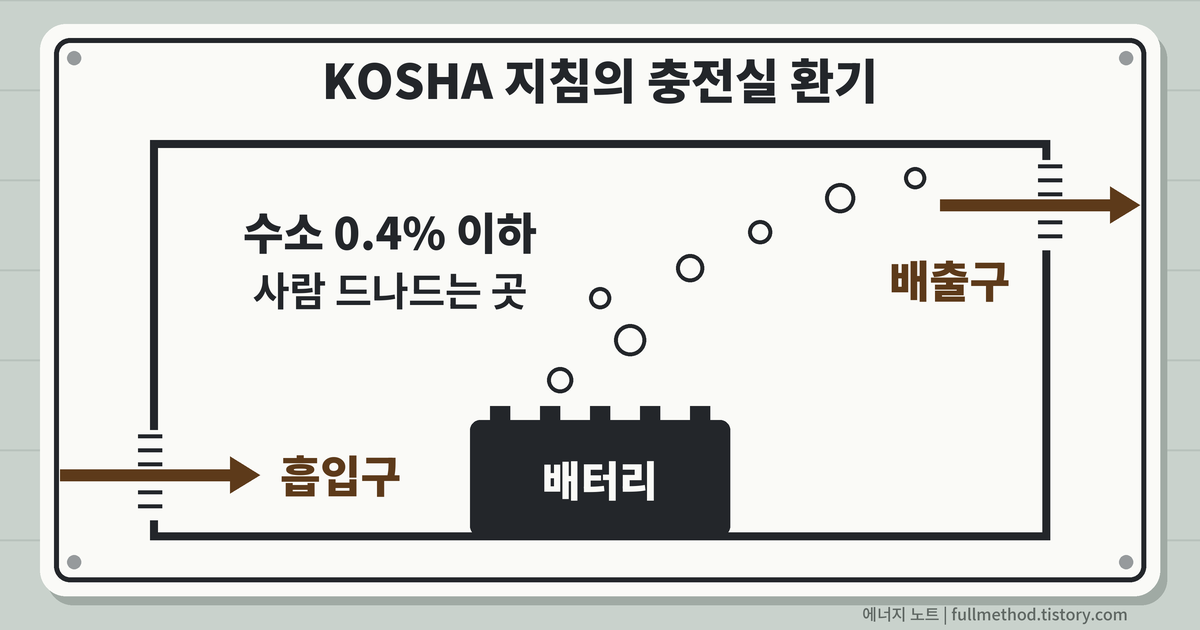

KOSHA 기술지침에 적힌 충전실 환기를 그린 것으로, 충전실 단면을 그린 그림이며 낮은 곳의 흡입구로 공기가 들어오고 배터리에서 나온 수소가 위로 올라가 높은 곳의 배출구로 나가며 수소 0.4% 이하와 사람 드나드는 곳이라는 조건이 적혀 있다

미국 연방 규정 29 CFR 1910.178(g)에는 '충전 설비는 그 용도로 지정된 구역에 두어야 한다'고 적혀 있습니다. 같은 항은 흘린 전해액을 씻고 중화할 설비, 소방 설비, 지게차에 부딪히지 않게 충전 장치를 지킬 설비, 배터리에서 나온 가스를 흩어 보낼 환기 설비를 갖추라고 합니다. 충전 구역 흡연 금지와 불꽃·아크를 막을 조치도 같은 항에 있습니다.

리튬이온에 대해서는 앞의 GN69가 충전 중 수소가 나오지 않으므로 특별한 환기가 필요 없고, 안전거리를 줄이는 것도 검토할 수 있다고 적습니다. 같은 지침은 손상된 배터리(깊이 방전된 배터리, BMS가 작동하지 않는 배터리 포함)를 위험물로 취급해, 가연물에서 떨어져 있고 환기가 잘 되는 곳으로 옮기라고 합니다. 충북 진천소방서는 2026년 8월 지게차 리튬 배터리 충전 중 화재가 빈번하다며 네 가지를 권고했습니다. 충전 시설은 방화구획된 별도 장소에 두고 박스·비닐 같은 가연물과 3m 이상 떨어뜨리는 것, 제조업체 정품 충전기를 쓰는 것, 충전이 끝나면 전원을 끊는 것, 충전 구역 가까이에 대형 소화기나 질식소화포를 두는 것입니다.

문서를 나란히 놓고 보면, KOSHA 지침과 미국 규정은 충전 중 나오는 가스와 환기를, GN69는 수소가 나오지 않는다는 점과 BMS를, 진천소방서 권고는 화재를 중심에 두는 것으로 읽힙니다. 이 글을 쓰며 찾은 국내 문서는 공단 기술지침과 소방서 권고였고, 지게차 충전 장소만 따로 정한 국내 법령 조문은 찾지 못했습니다.

충전 전후, 매뉴얼과 지침에 적힌 절차

구체적인 절차는 장비와 충전기마다 달라 각 제조사 매뉴얼이 기준이고, 충전 설비의 전기 공사와 점검은 유자격자가 맡습니다. 여기서는 문서마다 적힌 내용만 모읍니다. 프로니우스 설명서는 충전 중에 배터리를 분리하지 말라고 하면서, 충전 플러그를 잘못 뽑으면 튀는 불꽃이 충전 중 생긴 가스에 불을 붙여 화재나 폭발로 이어질 수 있다고 경고합니다. 그래서 충전기에서 먼저 종료한 뒤 분리하라고 안내합니다. 충전 중에는 배터리와 충전기 사이를 0.5m 이상 띄우라는 문장도 있습니다. 빨간 표시등이 켜져 있는 동안은 충전이 일시 정지된 상태이고, 표시창에 해당 상태 코드가 뜬다고도 설명합니다. GN69는 리튬 충전 장비를 연결하고 분리하는 일을 전류가 흐르지 않는 상태에서 하라고 적습니다. 충전이 멈추는 경우는 이 밖에도 있습니다. 리튬인산철 배터리는 0℃ 이하에서 BMS가 충전을 막기도 하는데, 이 내용은 앞의 지게차 배터리 글에서 다뤘습니다.

KOSHA 기술지침은 차량·배터리 제조사가 권장하는 충전기를 쓰고, 배터리를 연결하거나 분리하기 전에 모든 전기 회로를 차단하고, 충전이 끝난 뒤 적어도 20분은 가연성 가스가 흩어지도록 배터리를 그대로 두라고 권합니다. 미국 규정에는 배터리를 충전하거나 교환하기 전에 지게차를 제자리에 두고 브레이크를 걸라는 조항과, 배터리 덮개를 열어 열을 식히라는 조항이 있습니다.

정리하며

• 납축 충전기 — 미네소타 보고서는 페로레조넌트·SCR·고주파 세 방식으로 나누고, 고주파로 바꾼 현장시험에서 전력 절감이 일관되게 나타나지 않았다고 적었다(시험 방식의 한계도 함께 밝힘). 호페케는 표준 IUIa 곡선이 과충전 때문에 전력·물 소모가 늘고 냉각 시간이 길어진다고 했다
• 리튬 충전기 — GN69는 충전이 BMS를 거쳐야 하고 충전기와 BMS가 호환돼야 한다고 적는다. 예일은 자사 리튬 배터리에 권장 충전기만 쓸 수 있다고 하고, 크라운 V-HFM3 계열에는 겸용 모델과 납축 급속충전용 모델이 함께 있다
• 입력 전력 — 프로니우스 48V 모델 가운데 최대 충전 전류 60A 모델은 최대 입력 4,610W, 325A 모델은 19,620W다. 미네소타 보고서는 기회충전의 최대수요전력 영향을 따로 따지라고 적었고, 융하인리히는 부하 관리 기능을 소개한다
• 충전 장소 — KOSHA 기술지침과 미국 규정은 환기·화기 금지·전용 구역을, GN69는 리튬 배터리가 충전 중 수소를 내지 않는다는 점과 BMS를, 진천소방서는 방화구획·가연물 3m·소화 설비를 적는다

[다음 글]에서는 다시 UPS로 돌아가, 가정용 UPS를 고를 때 보는 VA·W와 NAS 자동 종료를 정리합니다.

---

참고자료

• 한국산업안전보건공단 — KOSHA GUIDE E-10-2013 축전지 취급에 관한 기술지침 (2013-11-30 공표)
• eCFR — 29 CFR 1910.178 Powered industrial trucks, (g) Changing and charging storage batteries
• UKMHA — Guidance Notes GN69 Lithium-Ion Traction Battery Applications (2018-10)
• FPN 소방방재신문 — 진천소방서, 물류창고 지게차 리튬배터리 충전 중 화재 주의 당부 (2026-08-31)
• Minnesota Department of Commerce — Field Study of Industrial High Frequency Battery Chargers (2017)
• HOPPECKE — The right charging strategy for PzS traction batteries (2025-07-21)
• Yale — Lithium-ion forklift batteries and chargers (FAQ)
• Toyota Material Handling (미국) — 2026 Lithium-Ion Chargers Spec Sheet
• Crown — V-HFB Lithium-Ion Battery Chargers
• Crown — V-HFM3 Battery Chargers
• Fronius — Selectiva 8～18 kW 4.0 Operating Instructions (기술 데이터)
• Jungheinrich — Active load management with the new SLH 700i charger series

※ 이 글의 내용은 2026년 10월 각 기관·제조사 누리집과 보도 게시본을 확인해 정리했습니다. 충전기 사양은 해외 판매 모델의 값이며 제품마다 다릅니다. 실제 충전 절차는 장비·충전기 제조사 매뉴얼을 따르고, 충전 설비의 전기 공사와 점검은 유자격자가 해야 합니다. 특정 제품을 추천하지 않습니다.
