UPS 운전 모드란? 이중변환·에코·바이패스 5가지 정리



UPS(무정전전원장치) 화면에는 지금 어떤 상태로 돌고 있는지가 표시됩니다. 정상, 에코, 바이패스, 배터리. 이름만 보면 다 비슷해 보입니다. 그런데 어떤 상태는 정전을 버티고 어떤 상태는 버티지 못합니다.

결론부터 놓겠습니다. UPS의 운전 모드는 크게 다섯 가지입니다. 들어온 전기를 다시 만들어 내보내는 정상 모드, 입력에서 전기를 받지 못해 배터리로 버티는 배터리 모드, 효율을 얻으려고 전기를 거의 그대로 통과시키는 에코 모드, 장비가 스스로를 건너뛰는 정적 바이패스 모드, 사람이 UPS를 회로에서 떼어내는 유지보수 바이패스 모드. 이 다섯 가지가 기본이고, 최근 제품에는 고효율 모드가 하나 더 붙습니다. 정전이 나는 순간 부하를 잃는 상태는 두 바이패스 모드입니다.

시작하기 전에 한 가지. 이 글은 원리와 일반적인 절차만 다룹니다. 실제 조작에서는 제조사 매뉴얼이 우선합니다. UPS와 수배전 설비를 만지는 작업은 정전 사고와 감전 위험이 있어 전기안전관리자 같은 유자격자가 해야 합니다. 본문의 효율·시간 수치는 특정 제품의 예시이며 기종과 설정에 따라 달라집니다.

UPS 운전 모드와 UPS 방식은 다른 이야기다

검색하면 온라인, 라인 인터랙티브, 오프라인, 에코, 바이패스가 나란히 놓인 설명을 자주 만납니다. 성격이 다른 두 가지가 섞인 목록입니다.

앞의 세 가지는 UPS 방식, 즉 장비가 어떤 구조로 만들어졌는지입니다. 살 때 정해지고 나중에 바꿀 수 없습니다. 뒤의 두 가지는 운전 모드, 즉 그 장비가 지금 어느 상태에서 돌고 있는지입니다. 쓰는 동안 설정과 상황에 따라 계속 오갑니다.

그래서 "우리 UPS는 온라인 방식인데 지금은 에코 모드로 운전 중"이라는 말이 성립합니다. UPS가 애초에 무엇을 하는 장비인지는 UPS란 무엇인가 편에서 다뤘으니, 방식은 한 절만 짚고 모드로 들어가겠습니다.

UPS 방식 세 가지, 오프라인·라인 인터랙티브·온라인 이중변환

국제 규격 IEC 62040-3은 출력이 입력에 얼마나 얽매이는지에 따라 UPS를 세 가지로 나눕니다.

• VFD(Voltage and Frequency Dependent, 전압·주파수 종속) — 출력의 전압과 주파수가 입력을 따라갑니다. 오프라인 또는 스탠바이 방식입니다. 평소에는 상용 전기를 그대로 내보내고, 정전이 나면 부하를 인버터로 넘깁니다.
• VI(Voltage Independent, 전압 독립) — 출력 전압은 UPS가 어느 정도 잡아 주지만 주파수는 입력을 따라갑니다. 라인 인터랙티브 방식입니다.
• VFI(Voltage and Frequency Independent, 전압·주파수 독립) — 출력이 입력의 전압·주파수 변동과 무관합니다. 온라인 이중변환 방식입니다.

이중변환이라는 이름은 들어온 교류를 정류기가 직류로 바꾸고 인버터가 그 직류로 교류를 다시 만들기 때문에 붙었습니다. 부하가 받는 것은 상용 전기가 아니라 인버터가 새로 만든 전기입니다. 그 파형이 어떻게 갈리는지는 캠핑카용 인버터를 다룬 순수정현파 인버터 편에서 정리했습니다.

라인 인터랙티브와 이중변환의 차이는 전환 시간에서 뚜렷합니다. 슈나이더일렉트릭 기술 문서에 따르면 이 회사의 라인 인터랙티브 제품은 감도 설정에 따라 전환에 2～4밀리초에서 8～10밀리초까지 걸립니다. 반면 같은 문서는 이중변환 제품에는 전환 시간이 없다고 적었습니다. 배터리로 넘어갈 때 부하를 옮길 스위치가 없기 때문입니다. 이미 인버터가 부하에 전기를 공급하고 있어서, 입력이 끊기면 인버터에 직류를 주는 쪽만 정류기에서 배터리로 바뀝니다.

정상 모드와 배터리 모드, 이중변환 UPS의 두 기본 상태

여기서부터는 전산실·데이터센터에서 쓰는 온라인 이중변환 UPS가 기준입니다.

정상 모드는 평소 상태입니다. 앞 절에서 본 이중변환이 여기서 실제로 일어납니다. 정류기는 부하가 쓸 전력과 배터리를 충전할 전력을 함께 끌어오고, 충전을 마친 배터리는 부동충전(만충을 유지하는 약한 충전) 상태로 대기합니다.

배터리 모드는 UPS가 입력에서 전기를 받지 못하는 상태입니다. 이 글에서 인용하는 제조사 매뉴얼의 표현은 정전이 아니라 "주 전원 공급의 장애"입니다. 전기가 아예 끊긴 때만이 아니라 입력 전압이나 주파수가 허용 범위를 벗어난 때도 여기에 들어가고, 제품에 따라 배터리 시험 중에도 이 표시가 뜹니다. 인버터는 그대로 돌되 직류만 정류기 대신 배터리에서 받으므로, 부하 쪽에서는 아무 일도 없었던 것처럼 보입니다. 입력이 돌아오면 정상 모드로 복귀합니다. 상용 전기가 멀쩡한데 화면에 배터리 모드가 떠 있다면 입력 쪽을 봐야 합니다. 배터리를 얼마나 꺼내 쓸 수 있고 언제 끊어야 하는지는 팩 안쪽의 배터리관리시스템(BMS) 몫입니다.

정류기·인버터 경로와 별개로 바이패스라는 우회로가 있습니다. 정류기와 인버터를 건너뛰고 입력을 출력에 바로 잇는 길입니다. 우회로는 둘입니다. 하나는 UPS 안에 반도체 스위치로 만들어 둔 것, 다른 하나는 UPS 밖에 차단기로 둔 것입니다. 뒤의 것은 회로상으로는 UPS 밖이지만, 제품에 따라 같은 캐비닛 안에 들어 있기도 합니다. 이어지는 세 절에서 이 우회로들을 언제, 왜 쓰는지 보겠습니다.

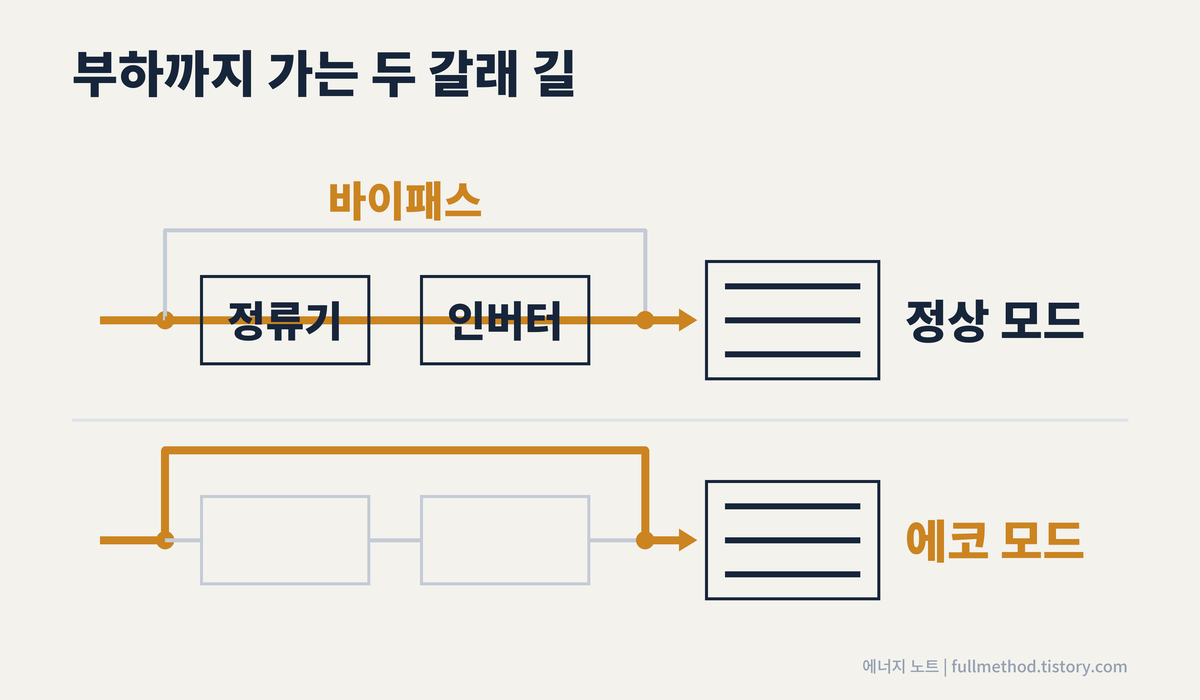

UPS 전력 경로 단선도 정상 모드는 정류기와 인버터를 거치고 에코 모드는 바이패스로 그대로 통과한다

에코 모드는 효율 2%포인트를 얻고 무엇을 내주나

에코 모드는 평소에 UPS 안쪽 우회로를 주 경로로 쓰는 설정입니다. 인버터는 돌지 않고 대기합니다. 입력에 문제가 생기면 UPS가 인버터를 깨워 정상 모드나 배터리 모드로 넘어갑니다. 슈나이더일렉트릭 Easy UPS 3M 한국어 매뉴얼은 이 모드를 두고 UPS가 "사전 정의된 조건에서 선호하는 운전 모드로 스태틱 바이패스 모드를 사용하도록 구성됩니다"라고 적었습니다.

스태틱 바이패스는 아래에서 다룰 정적 바이패스와 같은 말이고, 현장에서는 스태틱이라고 더 자주 부릅니다. 두 모드는 한 우회로를 쓰지만 인버터의 처지가 다릅니다. 에코 모드에서는 인버터가 언제든 깨어날 수 있게 대기하고 있고, 정적 바이패스 모드에서는 그 인버터를 쓸 수 없습니다.

얻는 것은 효율입니다. 정류기와 인버터를 지나지 않으니 그만큼 손실이 없습니다. 아래 표는 슈나이더일렉트릭 Galaxy VS 20kW급 기술 스펙에 실린 값입니다(400V 기준. 고효율 모드는 다음 절에서 설명합니다). 이 글의 수치가 한 제조사에 몰린 것은 이 회사가 부하율별 효율표와 한국어 매뉴얼을 공개해 두었기 때문입니다. 같은 모드는 다른 제조사 제품에도 있습니다.

부하율	정상 모드(이중변환)	에코 모드	고효율 모드
25%	94.4%	96.7%	95.4%
50%	96.1%	98.2%	97.6%
75%	96.6%	98.7%	98.3%
100%	96.9%	98.9%	98.7%

2%포인트 남짓의 차이가 작아 보이지만 UPS는 1년 8,760시간 내내 켜져 있습니다. 위 표의 50% 부하, 즉 출력 10kW를 내려면 정상 모드에서는 입력 10.406kW, 에코 모드에서는 10.183kW가 필요합니다. 차이 0.223kW를 1년으로 환산하면 약 1,950kWh입니다. 그만큼 열도 덜 나므로 냉방 전력이 함께 줄어듭니다. W와 kWh가 왜 다른 단위인지는 전압·전류·전력 차이 편에서 정리했습니다.

내주는 것은 보호입니다. 에코 모드에서 부하가 받는 전기는 다듬지 않은 상용 전기 그대로입니다. 문제가 생기면 UPS는 네 단계를 거쳐야 합니다. 감지하고, 어떻게 대응할지 판단하고, 인버터를 살리고, 스위치를 넘깁니다. 이 네 단계에 얼마나 걸리는지는 슈나이더일렉트릭이 2011년에 낸 백서 157에 나옵니다. 백서에 따르면 어느 제조사는 정전을 감지해 전환하는 데 1.2밀리초가 걸린다고 밝혔지만, 백서는 실제 UPS의 출력 파형을 실어 적어도 그 사례에서는 그만큼 빠르지 않았음을 보였습니다. 그러면서 이 과정에 1～16밀리초가 걸릴 수 있다고 정리했습니다.

16밀리초는 국내 60Hz 전기의 한 주기(약 16.7밀리초)에 가깝고, 순시 전압강하 편에서 다룬 0.008초짜리 공백보다 두 배 깁니다. 백서는 흔한 2U(랙 두 칸 높이) 서버라면 이 정도가 영향을 주지 않을 수 있다고 봅니다. 문제는 주변 장치입니다.

60Hz 반 주기에 가까운 8밀리초 동안 전기가 끊겼다 돌아오면 변압기가 포화돼 큰 돌입전류(철심을 다시 자화하며 순간적으로 몰리는 전류)가 흐르고, 그 바람에 차단기가 떨어질 수 있습니다. 정적 스위치(반도체 전환 스위치)를 갖춘 전원분배장치(PDU)는 몇 밀리초만 전기가 끊겨도 스위치 상태가 바뀌어, 과부하나 부하 탈락으로 번질 수 있습니다. 16밀리초 안쪽의 공백에도 펌프와 팬의 보호 장치가 동작할 수 있습니다. 랙마다 즉시 반응하는 백업을 배터리백업유닛(BBU)로 따로 두는 것도 같은 맥락입니다.

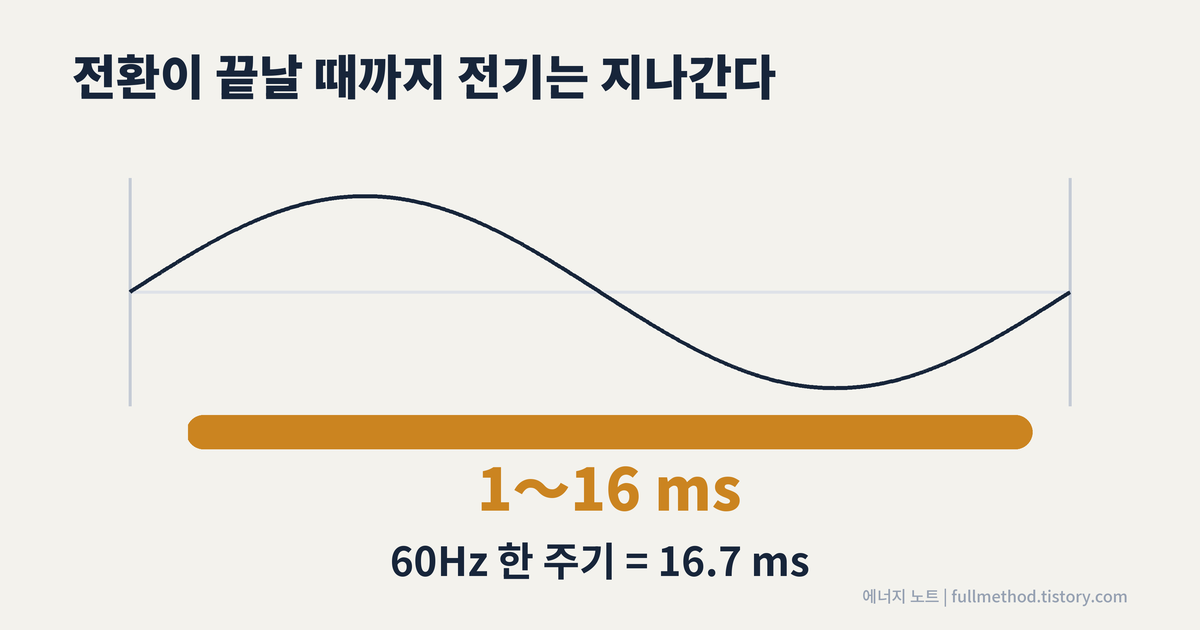

60Hz 한 주기 16.7밀리초를 그린 사인파 아래에 에코 모드 전환에 걸리는 1에서 16밀리초 구간이 한 주기 거의 전체를 덮고 있다

인버터를 쉬게 하지 않는 고효율 모드

그래서 최근 제품에는 에코 모드와 정상 모드 사이에 놓인 모드가 하나 더 있습니다. 이름은 제조사마다 다릅니다. 슈나이더일렉트릭은 eConversion, 이튼은 Energy Saver System이라고 부릅니다. 뒤의 것을 줄여 ESS로 쓰기도 하는데, 에너지저장장치를 뜻하는 ESS와는 다른 말입니다. 이 글에서는 둘을 묶어 고효율 모드라고 쓰겠습니다. 위 표의 고효율 모드 열에 적힌 값이 앞서 인용한 Galaxy VS의 eConversion 값입니다.

원리는 인버터를 완전히 쉬게 하지 않는 것입니다. 부하 전력의 대부분은 우회로로 흐르지만 인버터는 출력에 계속 물려 있습니다. 그래서 역률 보정(전압과 전류의 위상이 어긋난 것을 바로잡는 일)과 고조파 필터링(기본 주파수의 정수배로 겹쳐 파형을 일그러뜨리는 성분을 걸러 내는 일)이 유지되고, 정상 모드나 배터리 모드로 넘어갈 때도 끊김이 없습니다. 배터리도 계속 충전됩니다.

슈나이더일렉트릭은 eConversion이 이중변환과 마찬가지로 IEC 62040-3의 출력 성능 등급 가운데 가장 높은 Class 1을 인증받았다고 밝혔습니다. 그리고 2022년 5월 31일 출하분부터 자사 Galaxy V 시리즈 3상 제품의 기본 모드를 이 모드로 바꿨습니다. 다만 채택은 지역마다 다릅니다. 이 회사의 국내 담당자는 2024년 인터뷰에서, 유럽과 인도에서는 이 모드가 기본으로 자리 잡았지만 국내를 포함한 아시아에서는 아직 그만큼 쓰이지 않는다고 말했습니다.

고효율 모드의 효율이 에코 모드보다 낮은 것은 이렇게 인버터를 살려 두는 대가입니다.

한편 이중변환 자체의 효율도 오르고 있습니다. 같은 회사가 2024년 말 국내에 내놓은 상위 제품 Galaxy VXL은 이중변환 모드에서 최대 97.5%를 낸다고 합니다.

규격도 이 흐름을 따라왔습니다. 2021년에 나온 IEC 62040-3 3판은 평상시 운전 상태를 여러 개 두는 장비를 다중 정상 모드(multiple normal mode) UPS로 보고 시험 요구사항을 새로 넣었습니다. 규격이 말하는 정상 모드는 이 글에서 쓴 것보다 넓어 에코 모드까지 포함합니다. 같은 3판에서는 최소 효율 값(부속서 I)이 참고 사항에서 요구 사항으로 바뀌었습니다.

정적 바이패스와 유지보수 바이패스는 전혀 다르다

이름이 비슷해 가장 많이 헷갈리는 두 상태입니다. 둘 다 우회로를 쓰지만 누가 결정하는지가 다릅니다.

정적 바이패스 모드는 UPS가 스스로 넘어가는 상태입니다. 과부하·인버터 고장·과열로 정상 모드나 배터리 모드를 유지할 조건이 깨지면 반도체 스위치(현장에서는 정적 스위치라고 부릅니다)가 부하를 우회로로 옮깁니다. 목적은 보호가 아니라 공급 유지입니다. 배터리 모드로 넘어갈 때와 달리 이쪽은 부하 전류를 실제로 옮기는 전환이어서, 인버터 출력이 바이패스 쪽 전기와 위상이 맞아 있어야 끊김 없이 넘어갑니다.

그래서 이 길을 언제나 쓸 수 있는 것은 아닙니다. 백서 157에 따르면 이 스위치는 상용 전압이 인버터 전압보다 낮을 때나 영점을 지날 때만 전환할 수 있습니다. 바이패스 쪽에 이상이 있으면 이 길 자체가 막힙니다. 에코 모드로 설정하지 않은 장비인데 화면에 정적 바이패스 표시가 떠 있다면, 정전이 나는 순간 부하가 그대로 꺼진다는 뜻입니다. 효율을 따질 때가 아니라 원인을 찾아야 하는 상황입니다.

유지보수 바이패스 모드는 사람이 만드는 상태입니다. 외부 차단기(MBB, 유지보수 바이패스 차단기)로 상용 전기를 부하에 직접 보내고 UPS 본체를 회로에서 떼어냅니다. 배터리 교체나 본체 점검을 정전 없이 하려고 두는 길입니다. 앞서 인용한 Easy UPS 3M 매뉴얼도 이 상태에서는 배터리 백업을 쓸 수 없다고 적고 있습니다.

없어지는 것은 배터리 백업만이 아닙니다. 부하가 상용 전기를 그대로 받으므로 앞에서 본 짧은 공백도 걸러지지 않습니다. 이 구간은 부하가 가장 무방비한 때이므로, 시간을 짧게 잡고 부하 쪽 담당자에게 미리 알린 뒤 들어갑니다. 그리고 이 상태로 들어갔다고 해서 본체를 바로 만져도 되는 것은 아닙니다. 입력과 배터리를 끊어도 내부 직류 회로에는 위험 전압이 남고 배터리 단자는 살아 있으므로, 매뉴얼이 정한 방전 대기 시간과 검전(전압이 남았는지 확인)이 먼저입니다.

전환 순서에는 원리가 있습니다. 부하는 UPS 쪽과 외부 바이패스 가운데 적어도 한쪽에는 늘 이어져 있어야 합니다. 그래서 먼저 UPS를 정적 바이패스로 보내고, 그다음 외부 차단기를 넣고, 마지막에 UPS 쪽을 끊습니다. 정적 바이패스를 먼저 거치는 것은 출력을 바이패스 쪽 상용 전기 그 자체로 만들어 두기 위해서입니다. 그래야 외부 차단기를 넣어 두 경로가 잠깐 겹치는 순간에도 전압과 위상이 어긋나지 않습니다. 순서를 뒤집으면 부하가 한순간 양쪽 어디에도 이어지지 않는 구간이 생깁니다. 실제 설비에는 사람이 이 순서를 뒤집지 못하도록 차단기끼리 기계적으로 물려 둔 인터록이 들어갑니다.

구체적인 버튼과 차단기 이름은 제품마다 다릅니다. 제조사 매뉴얼을 따라야 하고, 조작은 유자격자의 몫입니다. 기동·정지와 전환의 실제 절차, 점검 항목과 경보 대응은 따로 한 편으로 다루겠습니다.

어떤 운전 모드로 돌릴지 정하는 기준

• 부하와 설비 구성이 복잡하면 정상 모드(이중변환)를 쓴다. 위험은 서버가 아니라 앞에서 본 주변 장치들에서 나옵니다. 설비 사이의 상호작용을 전부 검증하지 못했다면 다른 모드로 옮길 이유가 없습니다.
• 효율이 목적이면 에코 모드보다 고효율 모드를 먼저 본다. 부하 50% 이상에서 정상 모드보다 고효율 모드가 얻는 것은 1.5～1.8%포인트, 에코 모드는 2%포인트 남짓입니다. 에코 모드와 고효율 모드의 차이는 0.2～0.6%포인트에 머무는데, 두 모드가 내주는 보호는 전혀 다릅니다.
• 에코 모드를 임의로 켜지 못하는 제품도 있다. 앞서 인용한 매뉴얼은 이 모드가 기본적으로 비활성 상태라고 안내합니다. 같은 매뉴얼에 따르면 활성화하려면 제조사에 문의해야 하고, 일단 켜지면 화면에서 끌 수 없습니다.
• 이중화한 설비는 경부하가 예외가 아니라 기본이다. 부하를 두 계통으로 나눠 받으면 각 계통은 절반 이하의 부하로 돌아갑니다. 25% 부하에서는 정상 모드 94.4%, 고효율 모드 95.4%, 에코 모드 96.7%입니다. 50% 이상에서 0.2～0.6%포인트였던 에코 모드와 고효율 모드의 격차가 여기서는 1.3%포인트로 벌어집니다.

운전 모드를 바꾸는 것은 설정 몇 번으로 부하의 보호 수준을 바꾸는 조작입니다. 효율 차이를 돈으로 견주려면 앞서 계산한 연간 kWh에 요금을 곱해 여러 해로 쌓으면 됩니다. 그렇게 매년 되풀이되는 비용을 10년 총비용으로 보는 방식은 UPS 배터리 교체 비용 편에서 다뤘습니다.

정리하며

• UPS 방식(오프라인·라인 인터랙티브·온라인 이중변환)은 살 때 정해지고, 운전 모드는 쓰면서 오간다
• 정상 모드 — 정류기와 인버터를 거친 전기. 배터리로 넘어갈 때 부하를 옮길 스위치가 없어 전환 시간도 없다
• 배터리 모드 — 입력에서 전기를 받지 못하는 상태. 정전만이 아니라 입력 품질 이상도 원인이다
• 에코 모드 — 우회로를 주 경로로 쓴다. 효율 2%포인트를 얻고 1～16밀리초의 공백 위험을 안는다
• 고효율 모드 — 인버터를 물려 둔 채 우회로를 쓴다. 에코 모드보다 효율은 낮지만 보호는 앞선다
• 정적 바이패스 — 장비가 스스로를 건너뛴 상태. 정전을 버틸 수 없고, 바이패스 쪽에 이상이 있으면 이 길도 막힌다
• 유지보수 바이패스 — 사람이 UPS를 떼어낸 상태. 배터리 백업도, 전기 품질 보호도 없다

에코 모드를 켜는 일은 결국 전기요금을 아끼는 대신 짧은 공백의 위험을 안는 선택입니다. 어느 쪽을 고르든, 지금 화면에 뜬 모드가 무엇이고 그 상태에서 정전이 나면 어떻게 되는지는 알고 있어야 합니다.

[다음 글]에서는 내 전기차에 들어 있는 배터리가 리튬인산철(LFP)인지 삼원계(NCM·NCA)인지 확인하는 방법을 다루겠습니다.

---

참고자료

• IEC 62040-3:2021 (3판, 2021-04) — UPS 성능 규정 및 시험 방법. VFI·VI·VFD 분류, 다중 정상 모드 시험 요구사항 신설
• IEC 62040-3:2021 공개 미리보기 PDF — 3판 변경사항 목록(e항 multiple normal mode), 부속서 F 목차
• 슈나이더일렉트릭 Easy UPS 3M 한국어 운영 매뉴얼 — 운전 모드(정상·배터리·스태틱 바이패스·유지보수 바이패스·ECO)
• 슈나이더일렉트릭 FAQ000268416 — 라인 인터랙티브 전환 시간(감도별 2～10밀리초)과 이중변환의 무전환 원리
• Galaxy VS 기술 스펙(990-91141E-001) — 용량·부하율·전압별 정상/ECO/ECOnversion 효율 실측표
• 슈나이더일렉트릭 백서 157(Rev 0, 2011) — 에코 모드의 이점과 위험: 효율 98～99% 대 94～97%, 전환 4단계 1～16밀리초
• 슈나이더일렉트릭 eConversion 제품 페이지 — IEC 62040-3 Class 1 인증, 역률 보정·고조파 필터링 유지, 무단절 전환
• 슈나이더일렉트릭 Galaxy VXL 제품 페이지 — 2025년 출시 3상 UPS, 이중변환 모드 최대 97.5%·Class 1 (본문 최신 수치)
• 슈나이더일렉트릭 보도자료(2022-10-18) — 2022년 5월 31일 출하분부터 3상 UPS 기본 모드를 eConversion으로 전환
• 디지털데일리(2024-07-22) — 슈나이더일렉트릭 코리아 3상 UPS 담당자 인터뷰: eConversion은 에코 모드의 효율과 이중변환의 안정성을 결합, 유럽·인도는 기본 모드로 자리잡았으나 국내 포함 아시아는 활용이 미치지 못함
• 지티티코리아(2024-12-04) — Galaxy VXL 국내 출시(500~1250kW·400V 3상, 고효율 모드 적용)
• 이튼 Energy Advantage — ESS(Energy Saver System)·VMMS 고효율 모드 소개
