캠핑카 태양광 패널, 하루 몇 Ah 채울까? MPPT 컨트롤러 구성



캠핑카 지붕에 태양광 패널을 올리면 전기 걱정이 끝날 것 같습니다. 결론부터 말하면, 끝나지 않습니다. 대신 걱정의 크기가 줄어듭니다. 200W 패널 한 장이 맑은 날 하루 종일 일해서 채우는 전기는 12.8V 리튬인산철(LFP, 이하 인산철) 배터리 기준 약 40Ah(암페어시), 100Ah 팩의 40% 안팎입니다. 태양광은 무한 전기가 아니라 아주 천천히 도는 충전기입니다.

캠핑카 배터리가 왜 인산철로 넘어왔는지는 캠핑카 배터리가 인산철로 바뀐 이유 글이 출발점입니다.

캠핑카 태양광 시스템 구성 — 패널·컨트롤러·배터리·인버터

부품은 넷입니다. 지붕의 태양광 패널, 그 아래 충전 컨트롤러, 컨트롤러가 채우는 배터리, 그리고 배터리 전기를 220V로 바꾸는 인버터. 전기는 이 순서로 흐릅니다.

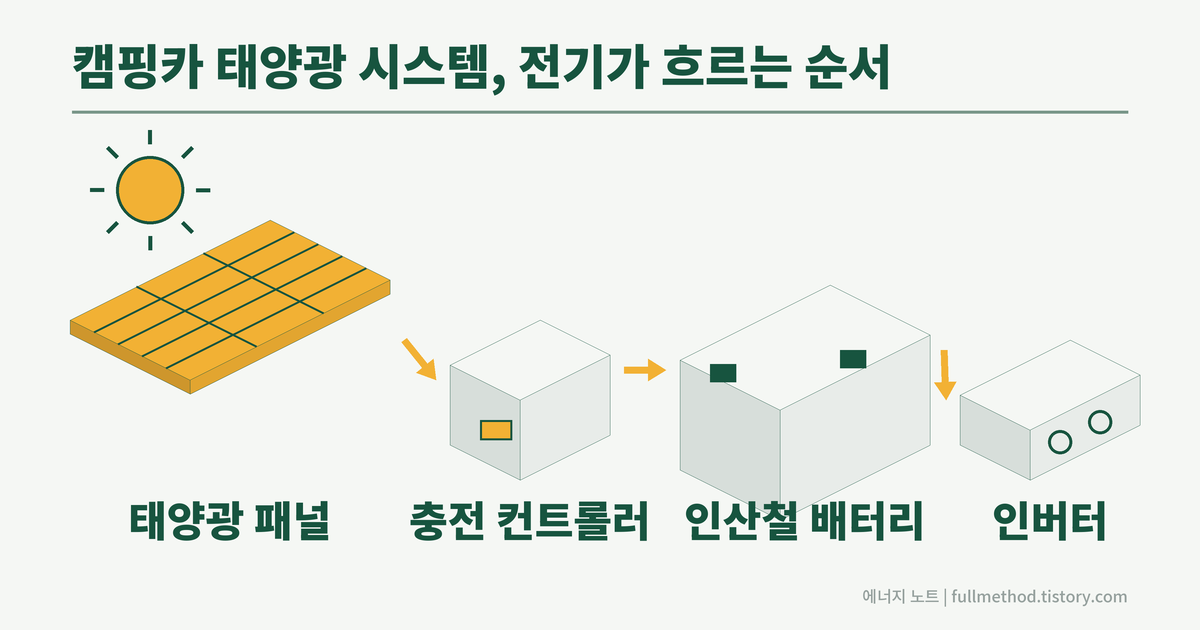

캠핑카 태양광 시스템 구성 태양광 패널 충전 컨트롤러 인산철 배터리 인버터 순서로 연결

패널은 빛을 받으면 직류 전기를 냅니다. 12V용으로 파는 패널은 보통 셀 36개를 직렬로 이은 구조이고, 가장 많은 전력을 내는 전압이 18V 안팎입니다. 그런데 배터리는 12.8V이고, 충전할 때는 14V대까지만 올려야 합니다. 이 차이를 조정하는 것이 충전 컨트롤러의 일입니다. 패널을 배터리에 바로 물리면 전압을 조절할 장치가 없어 과충전으로 이어집니다.

배터리에서 나가는 쪽은 둘로 갈립니다. 냉장고·조명·USB 충전 같은 12V 기기는 배터리에서 바로, 220V 가전은 인버터를 거쳐서. 인버터가 파형에 따라 무엇이 달라지는지는 순수정현파 인버터 글에서 다뤘습니다. 올인원 파워뱅크는 이 중 컨트롤러·배터리·인버터가 한 몸통에 들어 있어서, 패널만 사서 태양광 입력 단자에 꽂으면 됩니다. 형태별 차이는 캠핑카 배터리 국내 제조사 비교 글에 정리돼 있습니다.

캠핑카 태양광 하루 발전량 계산 — 200W가 실제로 채우는 Ah

패널에 적힌 200W는 표준시험조건에서 나온 숫자입니다. 셀 온도 25℃, 빛의 세기 1,000W/㎡, 정면 입사. 한여름 정오에나 잠깐 가까워지는 조건입니다. 그래서 발전량은 W에 시간을 곱한 Wh로 따지되, 곱하는 시간을 '해 떠 있는 시간'이 아니라 환산 발전시간으로 씁니다. 한국에너지공단은 국내 일사량을 고려한 하루 3.5시간을 발전시간 기준으로 삼고, 이를 연간 이용률 15%로 환산해 발전소 성적의 잣대로 씁니다(2023년 국회 제출 자료). 하루 24시간 중 3.5시간만 표기 출력으로 돌아간 것과 같다는 뜻입니다. 실제 전국 발전소 실적도 2025년 1분기 평균 이용률 14.66%(산업부·에너지공단 집계)로 이 기준 언저리입니다.

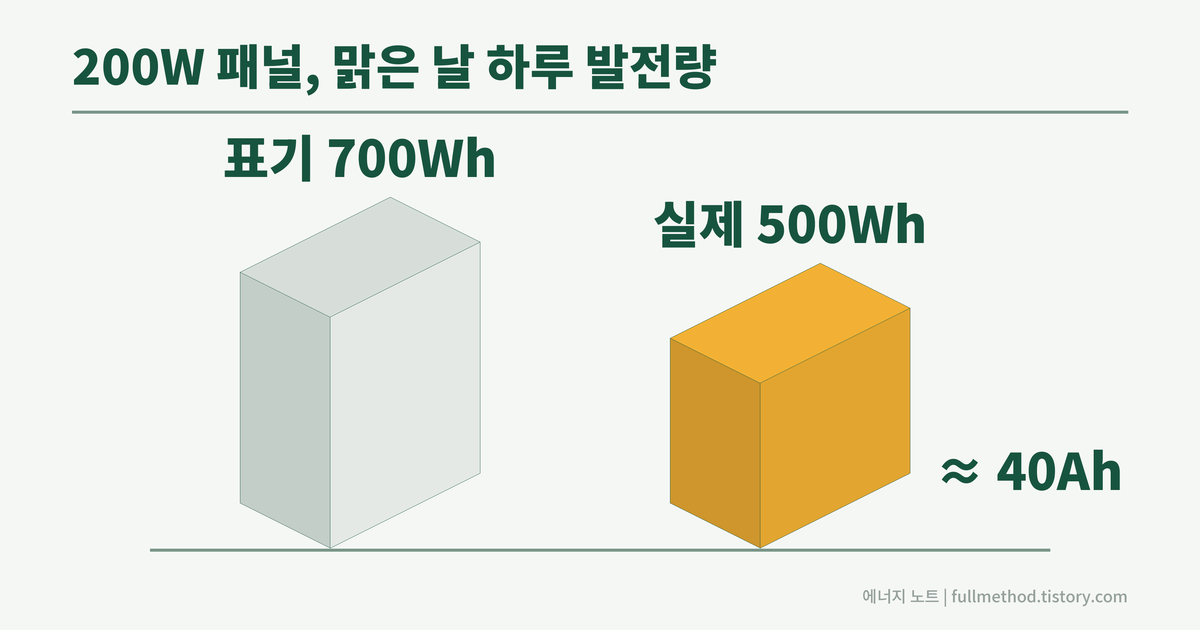

200W 태양광 패널 하루 발전량 표기 기준 700Wh 실제 500Wh 안팎 12.8V 인산철 약 40Ah

200W × 3.5시간 = 700Wh. 여기서 깎이는 것이 세 가지 있습니다.

• 온도. 셀은 뜨거워지면 출력이 떨어집니다. 결정질 실리콘 패널의 온도계수는 1℃ 오를 때마다 −0.35～−0.43%(IEA PVPS 기준)입니다. 여름 지붕 위 셀이 60℃면 25℃보다 35℃ 높으니 12～15%가 사라집니다.
• 각도. 발전소는 정남향에 최적 경사로 세웁니다. 캠핑카 지붕은 수평이고, 차가 어느 방향으로 서느냐에 따라 발전량이 또 달라집니다. 3.5시간이라는 기준값 자체가 캠핑카에는 후한 숫자입니다.
• 그늘과 배선. 지붕 에어컨·환풍구·나무 그림자, 케이블 저항, 컨트롤러 변환 손실(효율이 높은 제품도 최대 98%)이 얹힙니다.

세 가지를 넉넉히 30%로 잡으면 남는 것은 500Wh 안팎. 12.8V로 나누면 약 40Ah. 차박 파워뱅크 용량 계산 글에서 전기장판을 켠 하룻밤 소비를 600Wh로 계산했는데, 200W 패널의 맑은 날 하루치 발전량이 그 하룻밤 소비의 80% 정도를 되메우는 크기입니다. 흐린 날이나 겨울 짧은 해에는 그 절반 이하로 봐야 합니다. 출발 전 지역별 일사량은 기상청 '에너지기상 요약정보'(2026년 6월 개시)에서 전국 9개 권역의 3일 예측으로 볼 수 있습니다. Wh와 Ah를 오가는 계산이 낯설면 배터리 Ah와 Wh 차이 글을, W와 Wh의 관계는 전압·전류·전력 글을 먼저 보시면 됩니다.

패널을 몇 W 올릴지는 소비량에서 역산합니다. 하루 소비 Wh를 3.5시간과 손실 계수 0.7의 곱, 즉 대략 2.5로 나누면 필요한 패널 W가 나옵니다. 하루 600Wh를 태양광만으로 메우려면 240W, 1,000Wh면 400W입니다. 국내 캠핑카 정보 블로그가 300Ah급 배터리에 400～600W를 올리라고 권하는 것도 같은 셈법입니다. 상한을 정하는 것은 돈보다 지붕 면적입니다. 에어컨·환풍구·루프박스 자리를 빼면 400W를 올릴 자리가 안 나오는 차가 많습니다.

MPPT vs PWM 충전 컨트롤러, 뭐가 다른가

컨트롤러는 두 방식으로 팝니다. 값이 싼 PWM(펄스폭 변조 방식)과 값이 비싼 MPPT(최대전력점 추적 방식). 차이는 패널 전압을 어떻게 다루느냐에 있습니다.

PWM은 스위치입니다. 패널과 배터리를 직접 이었다 끊었다 하면서 충전을 조절합니다. 이어진 동안 패널 전압은 배터리 전압으로 끌려 내려옵니다. 18V에서 가장 힘을 내는 패널이 13.5V에서 일하게 되는 것입니다. 빅트론이 기술 백서에서 든 예를 옮기면, 100W 패널이 25℃에서 PWM으로 낼 수 있는 전력은 13.5V × 6A = 81W입니다. 19%가 처음부터 버려집니다.

MPPT는 변환기입니다. 패널이 가장 큰 전력을 내는 지점(최대전력점)을 계속 찾아 패널을 그 전압에 붙들어 두고, 남는 전압을 전류로 바꿔 배터리에 넣습니다. 같은 100W 패널이면 18V × 5.56A로 받아 13V × 7.7A로 내보냅니다. 이 변환기 덕분에 패널을 직렬로 묶어 36V로 만들어도 12V 배터리를 충전할 수 있습니다.

그러면 MPPT가 언제나 20%를 더 채울까요? 아닙니다. 온도에 달렸습니다. 셀이 뜨거워지면 최대전력점 전압이 내려옵니다. 같은 백서의 계산으로 셀 75℃에서는 MPPT 77.5W, PWM 77W로 차이가 사라집니다. 패널 전압이 배터리 전압 근처까지 내려와 PWM이 우연히 최대전력점에서 일하게 되기 때문입니다. 반대로 셀이 45℃ 아래일 때, 빛이 약할 때, 일부가 그늘질 때는 MPPT의 우위가 벌어집니다. 봄가을 아침저녁, 겨울, 흐린 날이 여기 해당합니다. 제조사 데이터시트의 "PWM 대비 최대 30%"라는 문구는 이 조건에서의 상한으로 읽으면 됩니다.

• PWM이 무방한 경우 — 12V용 36셀 패널을 한두 장, 합계 100W 안팎으로 주로 여름에 쓰는 소형 구성.
• MPPT로 가야 하는 경우 — 패널을 직렬로 묶을 때, 주택용 대형 패널처럼 최대전력점 전압이 배터리보다 훨씬 높은 패널을 쓸 때, 사계절 쓸 때, 지붕 그늘을 피할 수 없을 때.

가격 폭은 넓습니다. 2026년 9월 기준 다나와에서 400W급 MPPT 표기 컨트롤러는 6만～8만 원대, 브랜드 60A급은 64만 원입니다. 값싼 제품 중에는 MPPT라고 적혀 있지만 실제로는 PWM인 것도 있다는 지적이 해외 태양광 커뮤니티에 오래전부터 있습니다. 구별법은 하나입니다. 충전 중 패널 쪽 전압이 배터리 전압보다 확실히 높고 배터리 쪽 전류가 패널 쪽보다 크면 진짜 MPPT, 둘이 같으면 PWM입니다.

컨트롤러를 고를 때 보는 숫자는 셋입니다. 첫째 정격 충전전류. 패널 총 W를 충전 전압으로 나눈 값보다 커야 합니다. 400W를 12V 시스템에 물리면 400 ÷ 14.4 ≈ 28A이니 30A급이 필요합니다. 둘째 최대 입력전압. 패널을 직렬로 이었을 때 개방전압(아무것도 연결하지 않은 상태의 패널 전압)의 합이 이 값 아래여야 하고, 개방전압은 추운 날 올라가니 여유를 둡니다. 셋째 배터리 종류 설정에 리튬(LiFePO4)이 있는지. 셋째 항목이 다음 절의 주제입니다.

인산철 배터리 충전 설정 — 14.2～14.4V와 저온 충전 차단

납축전지용으로 만든 컨트롤러 기본값을 인산철에 그대로 쓰면 안 됩니다. 납축 프로파일에는 인산철 상한보다 높은 전압까지 끌어올리는 균등충전 단계가 들어 있는데, 인산철에는 필요 없고 해롭습니다. 빅트론 배터리 데이터시트 기준으로 인산철 12.8V 팩의 충전 전압은 14.0～14.4V 범위이고 권장값은 14.2V, 충전을 마친 뒤 유지하는 플로트 전압은 13.5V입니다. 국내 주행충전기 중에는 14.6V 표기 제품도 있습니다. 인산철 셀의 충전 상한이 3.65V(EVE 등 셀 제조사 규격)라 셀 4개면 14.6V까지는 규격 안이지만, 어느 값을 쓸지는 배터리 제조사가 정한 표가 우선입니다. 컨트롤러의 리튬 프로파일은 그 표에 맞춰 흡수 전압(충전 중 최고 전압)과 플로트 전압을 고쳐 넣는 기능입니다. 왜 12V가 아니라 12.8V이고 셀 하나가 3.2V인지는 리튬인산철 공칭전압 3.2V 글에 있습니다.

두 번째 숫자는 온도입니다. 인산철은 영하에서 충전하면 안 됩니다. 빅트론 데이터시트는 더 보수적으로 충전 허용 온도를 +5～50℃로, 방전은 −20～50℃로 적습니다. 방전은 되는데 충전은 안 되는 구간이 있다는 뜻입니다. 그래서 요즘 팩은 BMS(배터리 관리 시스템)가 저온에서 충전 전류를 차단합니다. 겨울 아침 해가 떠 패널이 전기를 내도 BMS가 받지 않으면 컨트롤러 표시창에 충전 표시가 뜨지 않습니다. 고장이 아니라 보호 동작입니다. 히팅 패드가 든 팩 같은 겨울 대책은 따로 한 편으로 다루겠습니다.

덧붙여 같은 400W라도 24V 배터리면 충전 전류가 절반이 돼 컨트롤러 등급과 케이블 굵기가 한 단계 내려갑니다. 그 선택은 캠핑용 배터리 12V vs 24V 글에서 다뤘습니다.

패널 종류와 지붕 설치 — 플렉시블 vs 프레임형, 직렬 vs 병렬

플렉시블 패널은 얇고 가벼워 곡면 지붕에 접착제로 붙일 수 있습니다. 대신 지붕에 밀착되니 뒤로 공기가 지나가지 않고 지붕의 열까지 받아, 앞 절의 온도 손실이 더 크게 나타납니다. 미국 캠핑카(RV) 사용자들의 비교 기록(2026년 갱신)을 보면 같은 조건에서 프레임형이 30A를 내는 동안 플렉시블은 27～28A, 더운 날에는 22～23A까지 떨어졌습니다. 표면이 유리가 아니라 고분자라 자외선에 흐려지고 수명이 짧다는 평도 따라다닙니다. 프레임형(유리+알루미늄)은 무겁고 브래킷 시공이 필요하지만 뒤에 공기층이 생기고 내구성이 낫습니다. 지붕 하중을 감당할 수 있다면 프레임형이 발전량 면에서 유리합니다.

패널을 두 장 이상 쓸 때는 직렬과 병렬 중 골라야 합니다. 직렬은 전압이 더해집니다. MPPT는 입력 전압이 높을수록 여유 있게 일하고, 같은 전력을 전압 2배로 보내면 전류는 절반, 케이블에서 열로 새는 손실은 4분의 1이 됩니다. 단점은 그늘입니다. 직렬로 이은 패널들에는 같은 전류가 흐르므로 한 장이 그늘지면 줄 전체의 전류가 그 한 장 수준으로 떨어집니다. 패널 안 바이패스 다이오드가 그늘진 구간을 건너뛰게 해 주지만, 그 구간의 출력은 어차피 빠집니다. 병렬은 반대입니다. 각 패널이 따로 일하니 한 장이 가려져도 나머지는 그대로이고, 대신 전류가 더해져 굵은 선이 필요합니다.

캠핑카 지붕은 에어컨과 환풍구가 그림자를 만드는 자리입니다. 두 장이면 병렬이 무난하고, 네 장이면 두 장씩 직렬로 묶은 두 줄을 병렬로 이어 그늘 손실과 케이블 굵기를 절충합니다. 병렬로 묶을 때는 각 줄에 퓨즈를 두고, 직렬로 묶을 때는 개방전압 합이 컨트롤러 최대 입력전압을 넘지 않는지 계산합니다.

배선·퓨즈와 규정 — 태양전지판은 튜닝 승인 면제

퓨즈는 두 자리에 둡니다. 패널과 컨트롤러 사이, 그리고 컨트롤러와 배터리 사이. 특히 배터리 쪽 퓨즈는 배터리 단자에 최대한 가깝게 답니다. 인산철 팩은 내부 저항이 낮아 단락 전류가 크기 때문에, 퓨즈가 멀리 있으면 그 사이 전선은 보호받지 못합니다. 연결 순서도 있습니다. 배터리 먼저, 패널 나중. 대부분의 컨트롤러 설명서가 그렇게 씁니다. 컨트롤러가 배터리 전압을 읽어 12V인지 24V인지 스스로 판단하는 제품이 많아서, 패널이 먼저 물리면 엉뚱한 전압으로 잡힐 수 있습니다. 케이블은 컨트롤러 정격 전류에 맞는 굵기를 쓰고, 지붕에서 실내로 내려오는 관통부는 방수 처리를 합니다.

국토교통부 고시 「자동차 튜닝에 관한 규정」 별표 1(2026년 6월 29일 시행)은 승인과 검사가 필요 없는 '경미한 구조·장치'를 나열합니다. 그 높이 항목에 루프탑텐트·환기장치·무시동 히터·무시동 에어컨과 나란히 '태양전지판'이 들어 있습니다. 즉 지붕에 패널을 올리는 것 자체는 튜닝 승인 대상이 아닙니다. 단서는 하나입니다. 안전기준에 맞게 설치하고 안전운행에 지장이 없어야 합니다. 여기에 이번 6월 개정으로 항목이 하나 늘었습니다. 승용차와 경·소형차에서 이런 경미한 장치와 적재장치 보강으로 차량 중량이 120kg 이하로 늘어난 경우도 승인 대상에서 빠집니다. 국토부가 밝힌 개정 이유가 '캠핑·레저 산업 활성화'입니다. 이 120kg은 패널과 브래킷만이 아니라 경미한 장치로 더한 무게를 전부 합친 값이니, 그 이상이면 승인 절차를 확인해야 합니다. 주행 중 풍압을 받는 물건이니 고정 방식은 시공업체 기준을 따릅니다.

캠핑용자동차로 등록한 차라면 한 가지가 더 붙습니다. 자동차규칙 제18조의6은 캠핑카 전기설비에 누전차단기·퓨즈 같은 전원 차단 기능과 직류 60V·교류 30V 이상 부품의 경고표시를 요구하고, 2026년 6월 개정으로 일산화탄소 경보기 설치가 추가됐습니다. 태양광 배선도 이 전기설비의 일부입니다.

태양광만으로 배터리를 다 채우기 어렵다면 주행충전기를 같이 씁니다. 차의 알터네이터(발전기) 전기를 보조 배터리로 보내는 장치로, 국내 캠핑카 정보 블로그는 알터네이터 용량의 30～50% 안에서 고르라고 권합니다. 주행충전기 고르는 법은 따로 한 편으로 다루겠습니다.

정리하며

태양광은 캠핑카의 주 전원이 아니라 정차 중에 유일하게 살아 있는 보충 전원입니다. 200W 패널이 맑은 날 하루 채우는 약 40Ah는 하룻밤 소비의 대부분을 되메우는 크기입니다. 설계 순서는 소비량에서 패널 W를 역산하고, 패널 총 W에서 컨트롤러 전류 등급을 정하고, 배터리 제조사 표에 맞춰 충전 전압을 넣는 것입니다. 컨트롤러는 사계절 쓸 것이면 MPPT, 배터리는 인산철이면 리튬 프로파일과 저온 충전 차단 확인. 이 두 줄만 지켜도 흔한 실수는 대부분 피할 수 있습니다.

[다음 글]에서는 배터리 팩 안쪽으로 들어갑니다. 오늘 여러 번 나온 BMS가 정확히 무엇을 감시하고 무엇을 끊는지, 배터리를 지키는 관리 시스템을 정리하겠습니다.

---

참고자료

• Victron Energy — Which solar charge controller: PWM or MPPT? (기술 백서, 2020-01-20)
• Victron Energy — SmartSolar MPPT 100/30 & 100/50 데이터시트
• Victron Energy — 12.8V/25.6V 리튬인산철 배터리 데이터시트 (충전전압·충전 허용 온도)
• IEA PVPS Task 13 — 기후에 따른 태양광모듈의 등급 (한국어판, 2020) — 온도계수·STC 정의
• PVEducation — Shading (직렬 셀 그늘 영향·바이패스 다이오드)
• 글로벌이코노믹 — 공공기관 태양광, 평균이용률 15% 미만 설비 절반 육박 (2023-10-26, 에너지공단 자료 — 발전시간 3.5시간 기준)
• MBC — 3일 치 햇빛·바람 한눈에, 기상청 '에너지기상 요약정보' 서비스 시작 (2026-06-26, 9개 권역 일사량·풍속 3일 예측, energy.kma.go.kr)
• 산업단지신문 — 2025년 9월 기준 전국 태양광 발전소 18만 개소 돌파 (2025-10-02, 2025년 1분기 평균 이용률 14.66%)
• 국가법령정보센터 — 자동차 튜닝에 관한 규정 (국토교통부고시 제2026-347호, 2026-06-29 시행) 별표 1 경미한 구조·장치
• 자동차 및 자동차부품의 성능과 기준에 관한 규칙 제18조의6 — 캠핑용자동차 전기설비·캠핑설비 기준
• 다나와 — MPPT 태양광 충전 컨트롤러 400W 가격비교 (2026-09-07 조회)
• 캠핑대장 팔라스 — EPEVER MPPT 60A 태양광 충전 컨트롤러 (2026-09-07 조회)
• 파워크래프트 — 12V 차량전용 주행충전기 14.6V 100A (2026-09-07 조회)
• 캠핑카 전력 시스템 가이드: 주행·한전·태양광 적정 용량 계산법 (2026-01-20)
• The RVgeeks — Flexible vs Rigid Solar Panels for Your RV (2026-05-18 갱신)
• Open Solar Design — Real MPPT vs. PWM Solar Charge Controller (진짜 MPPT 구별법)
• EVE LF280K 3.2V 280Ah 리튬인산철 셀 사양 — 충전 상한 3.65V

※ 발전량·손실률·가격은 제품·설치 조건·날씨·시점에 따라 다를 수 있습니다. 배선·퓨즈 시공은 제조사 매뉴얼을 우선하고, 확신이 없으면 전문 시공업체에 맡기시기 바랍니다.
